Çatı Fanları

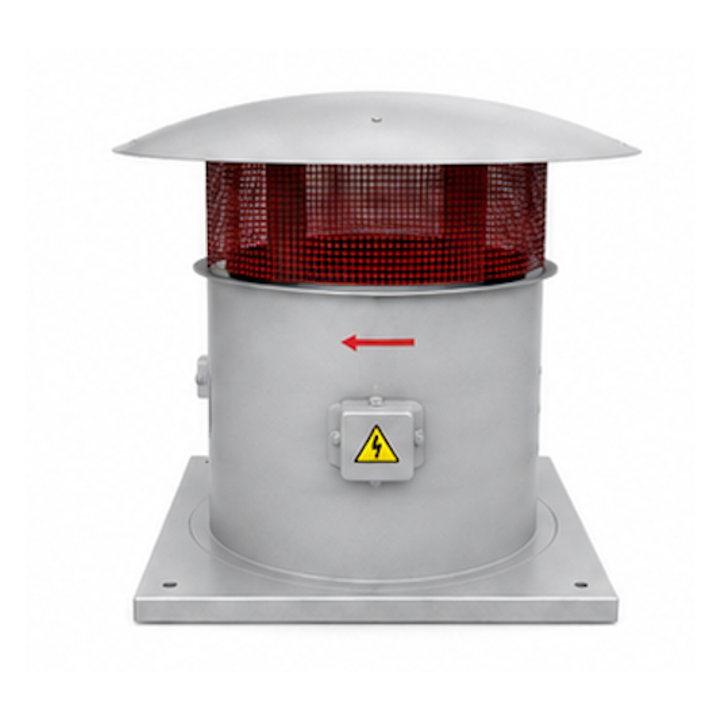

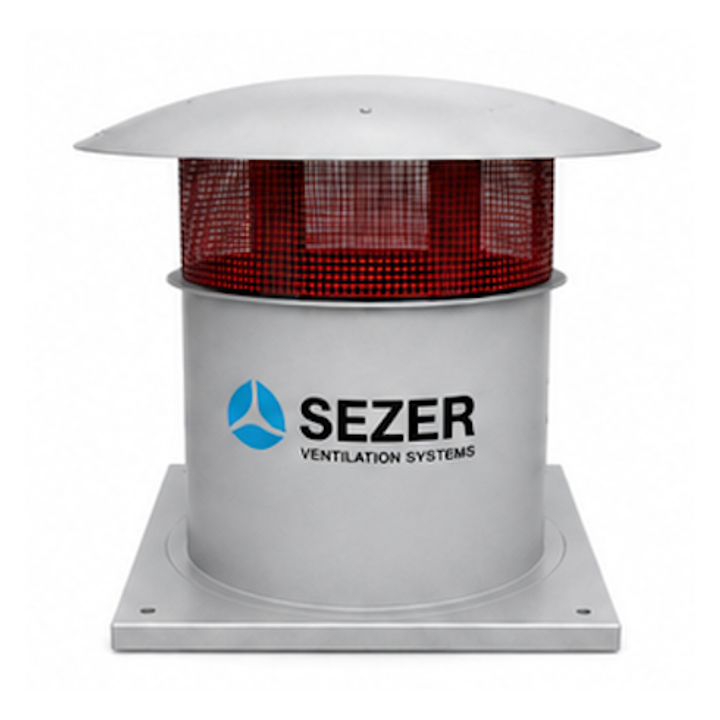

Dikey Atışlı Aksiyel Fanlar

SZR SERIES

Kapalı mekanların hava kalitesini artırmak için kullanılır. Harici motor yapısı sayesinde uzun ömürlü ve yüksek dayanıklılığa sahiptir. Yüksek performans gerektiren yerlerde rahatlıkla kullanılabilir.

50 HzIE3IP55Direkt Tahrik

Teklif İste Teknik Destek

3.600m³/hDebi

324PaBasınç

0,75kWMotor Gücü

2.860rpmDevir

1,8ANominal Akım

IP55Koruma Sınıfı

Model Seçimi

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Gelişmiş Ayarlar

Birim

Basınç Birimi

VoltajMotor Verim Sınıfı

Model / Teknik Seçim

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Not: Model seçimi yapıldığında performans, ölçü ve çizim alanları otomatik güncellenir.

SZR-DÇF-400

Seçilen model uygulamanız için uygundur.

3.600 m³/hDebi324 PaBasınç0,75 kWMotor Gücü2.860 rpmDevir

SEZER Standart Seçim

Debi - Basınç eğrisi

SZR-DÇF-400 / 50 Hz

Fan Eğrisi Sistem eğrisi Çalışma noktası

Grafik Kaynağı: Tasarım / mühendislik eğrisi (ölçülmüş değil)Seçim Türü: Sezer Standart SeçimModel: SZR-DÇF-400Hedef debi: 3.600 m³/hHedef Statik Basınç: 324 PaÇalışma noktası: 3.600 m³/h / 324 PaDevir: 2.860 rpmToplam Fan Adedi: 1Fan Düzeni: Tek FanParalel Kol: 1Seri Kademe: 1Paralel Kol Başına Debi: 3.600 m³/hFan Başına Debi: 3.600 m³/hFan Başına Basınç: 324 PaFan Başına Motor: 0,75 kWToplam Motor Gücü: 0,75 kWÇark Çapı: Ø400 mm

Seri Teknik Aralığı14 Model

Debi aralığı

3.600 m³/h – 165.500 m³/h

Basınç aralığı

116 Pa – 881 Pa

Kullanıcı giriş zarfı

3.600 m³/h – 198.600 m³/h
116 Pa – 1.269 Pa

Motor aralığı

0,75 kW – 75 kW

RPM aralığı

950 rpm – 2.900 rpm

Çap aralığı

400 mm – 1.600 mm

Katalog

Teknik Ürün Özeti

Dikey Atışlı Aksiyel Fanlar · Sezer Ventilation · Çatı Fanları · İzmir / Türkiye üretimi. 50 Hz ve 60 Hz katalog verisi ile endüstriyel havalandırma uygulaması.

Ürün adı: Dikey Atışlı Aksiyel Fanlar
Ürün tipi / kategori: Çatı Fanları
Debi aralığı: 3600 – 165500 m³/h
Basınç aralığı: 115.6 – 881 Pa
Motor aralığı: 0.75 – 75 kW
Frekans: 50 Hz ve 60 Hz katalog verisi
Çark / pervane çapı: 400 – 1600 mm
Model serisi: 14 katalog modeli
