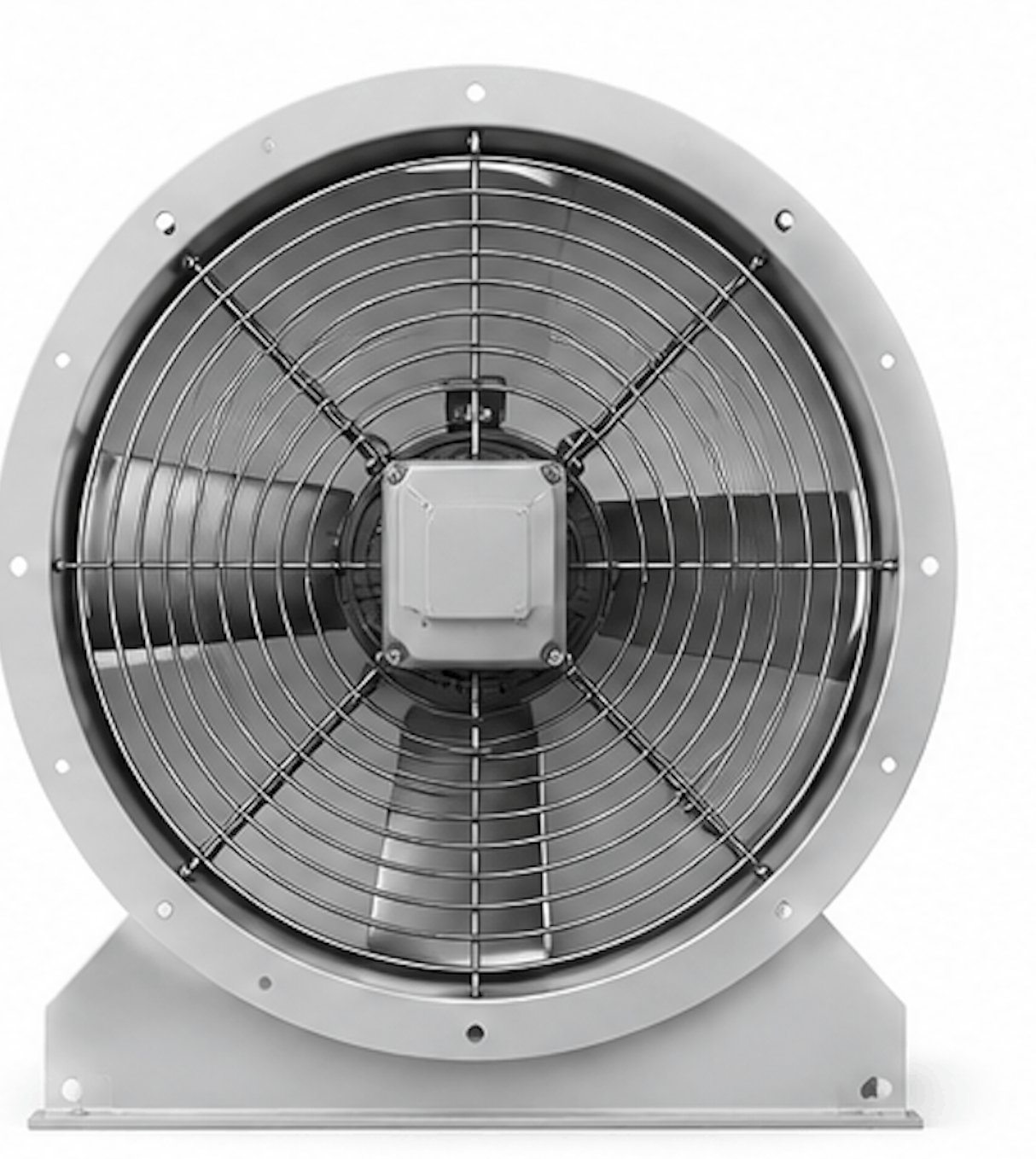

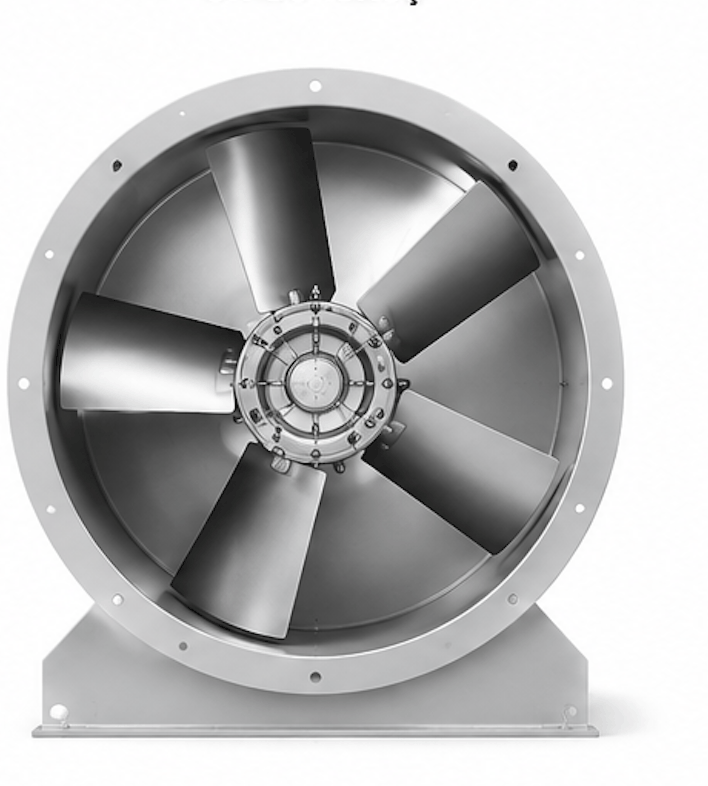

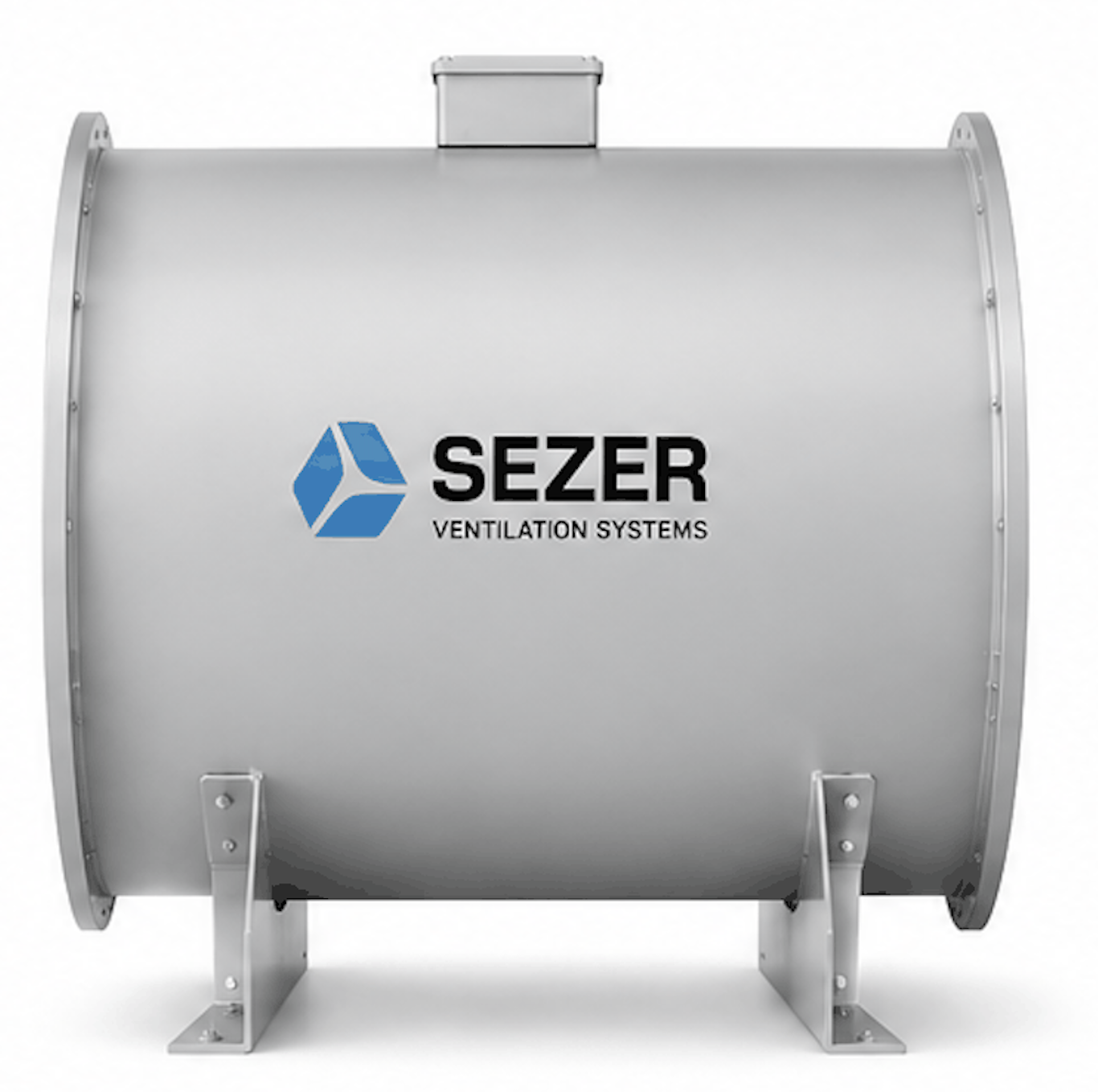

Duman Tahliye Fanları

SZR SERIES

Hat sonuna veya kanal arasına montaj edilebilir yapısı sayesinde, taze hava ve egzoz dumanlarının tahliyesinde kullanılır. Genel kullanım alanları, Otoparklar, tüneller, depolar v.b.

50 HzIE3IP55Direkt TahrikNORMAL

Teklif İste Teknik Destek

3.500m³/hDebi

75PaBasınç

0,37kWMotor Gücü

1.450rpmDevir

1ANominal Akım

IP55Koruma Sınıfı

Model Seçimi

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Gelişmiş Ayarlar

Sıcaklık Sınıfı

Birim

Basınç Birimi

VoltajMotor Verim Sınıfı

Model / Teknik Seçim

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Not: Model seçimi yapıldığında performans, ölçü ve çizim alanları otomatik güncellenir.

SZR-DT-30-50H

Seçilen model uygulamanız için uygundur.

3.500 m³/hDebi75 PaBasınç0,37 kWMotor Gücü1.450 rpmDevir

SEZER Standart Seçim

Debi - Basınç eğrisi

SZR-DT-30-50H / 50 HzENGINEERING ESTIMATE – NOT FACTORY TEST CURVE

Fan Eğrisi Sistem eğrisi Çalışma noktası

Grafik Kaynağı: ENGINEERING ESTIMATE – NOT FACTORY TEST CURVESeçim Türü: Sezer Standart SeçimModel: SZR-DT-30-50HKatalog referans debisi: 3.500 m³/hKatalog referans Statik Basınç: 75 PaÇalışma noktası: 3.500 m³/h / 75 PaDevir: 1.450 rpmKanat açısı: 28°Toplam Fan Adedi: 1Fan Düzeni: Tek FanParalel Kol: 1Seri Kademe: 1Paralel Kol Başına Debi: 3.500 m³/hFan Başına Debi: 3.500 m³/hFan Başına Basınç: 75 PaFan Başına Motor: 0,37 kWToplam Motor Gücü: 0,37 kWÇark Çapı: Ø300 mm

Seri Teknik Aralığı18 Model

Debi aralığı

3.500 m³/h – 180.000 m³/h

Basınç aralığı

75 Pa – 650 Pa

Kullanıcı giriş zarfı

3.500 m³/h – 235.000 m³/h
75 Pa – 2.500 Pa

Motor aralığı

0,37 kW – 45 kW

RPM aralığı

1.450 rpm – 1.450 rpm

Çap aralığı

300 mm – 1.600 mm

Katalog

Teknik Ürün Özeti

Duman Tahliye Fanları · Sezer Ventilation · Duman Tahliye Fanları · İzmir / Türkiye üretimi. 50 Hz ve 60 Hz katalog verisi ile endüstriyel havalandırma uygulaması.

Ürün adı: Duman Tahliye Fanları
Ürün tipi / kategori: Duman Tahliye Fanları
Debi aralığı: 3500 – 180000 m³/h
Basınç aralığı: 75 – 650 Pa
Motor aralığı: 0.37 – 45 kW
Frekans: 50 Hz ve 60 Hz katalog verisi
Çark / pervane çapı: 300 – 1600 mm
Model serisi: 18 katalog modeli
