Hücreli Aspiratörler

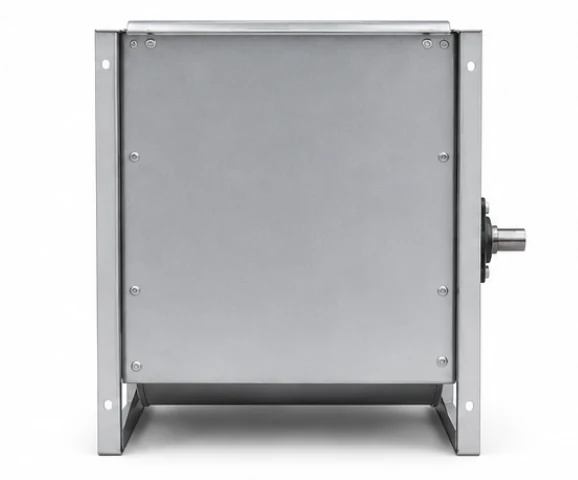

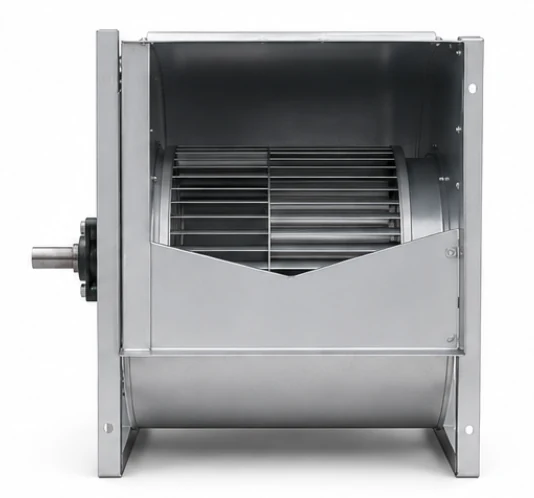

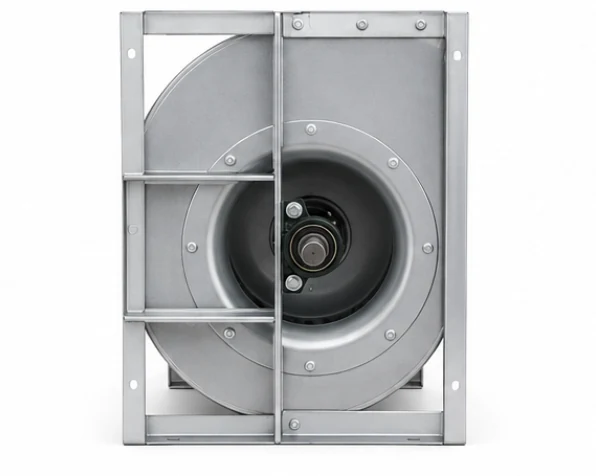

Öne Eğik Sık Kanatlı Çift Emişli Hücre İçi Radyal Fan

SZR SERIES

Klima santralleri, hücreli aspiratörler ve yüksek debili genel havalandırma uygulamalarında hücre içine montajlı çift emişli radyal fan olarak kullanılır.

50 HzIE3IP55Kayış Aktarmalı

Teklif İste Teknik Destek

5.000m³/hDebi

1.100PaBasınç

4kWMotor Gücü

2.600rpmFan RPM

1.450rpmMotor Devri

0,56Kasnak Oranı

Model Seçimi

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Gelişmiş Ayarlar

Birim

Basınç Birimi

VoltajMotor Verim Sınıfı

Model / Teknik Seçim

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Not: Model seçimi yapıldığında performans, ölçü ve çizim alanları otomatik güncellenir.

SZR-07/07

Seçilen model uygulamanız için uygundur.

5.000 m³/hDebi1.100 PaBasınç4 kWMotor Gücü2.600 rpmFan RPM

SEZER Standart Seçim

Debi - Basınç eğrisi

SZR-07/07 / 50 Hz

Fan Eğrisi Sistem eğrisi Çalışma noktası

Grafik Kaynağı: Tasarım / mühendislik eğrisi (ölçülmüş değil)Seçim Türü: Sezer Standart SeçimModel: SZR-07/07Hedef debi: 5.000 m³/hHedef Statik Basınç: 1.100 PaÇalışma noktası: 5.000 m³/h / 1.100 PaDevir: 2.600 rpmToplam Fan Adedi: 1Fan Düzeni: Tek FanParalel Kol: 1Seri Kademe: 1Paralel Kol Başına Debi: 5.000 m³/hFan Başına Debi: 5.000 m³/hFan Başına Basınç: 1.100 PaFan Başına Motor: 4 kWToplam Motor Gücü: 4 kW

Seri Teknik Aralığı21 Model

Debi aralığı

5.000 m³/h – 62.670 m³/h

Basınç aralığı

1.000 Pa – 2.500 Pa

Kullanıcı giriş zarfı

5.000 m³/h – 75.204 m³/h
1.000 Pa – 3.600 Pa

Motor aralığı

4 kW – 45 kW

RPM aralığı

800 rpm – 2.600 rpm

İç fan ölçü aralığı

7/7 – 30/28

Katalog

Teknik Ürün Özeti

Öne Eğik Sık Kanatlı Çift Emişli Hücre İçi Radyal Fan · Sezer Ventilation · Hücreli Aspiratörler · İzmir / Türkiye üretimi. 50 Hz ve 60 Hz katalog verisi ile endüstriyel havalandırma uygulaması.

Ürün adı: Öne Eğik Sık Kanatlı Çift Emişli Hücre İçi Radyal Fan
Ürün tipi / kategori: Hücreli Aspiratörler
Debi aralığı: 5000 – 62670 m³/h
Basınç aralığı: 1000 – 2500 Pa
Motor aralığı: 4 – 45 kW
Frekans: 50 Hz ve 60 Hz katalog verisi
İç fan ölçü aralığı: 7/7 – 30/28
Model serisi: 21 katalog modeli
