Kanal Fanları

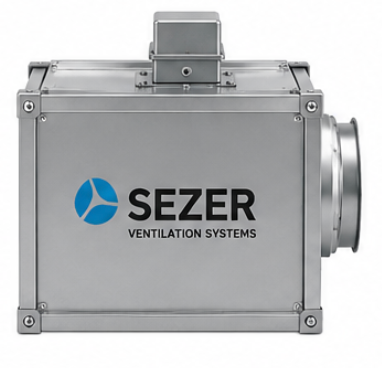

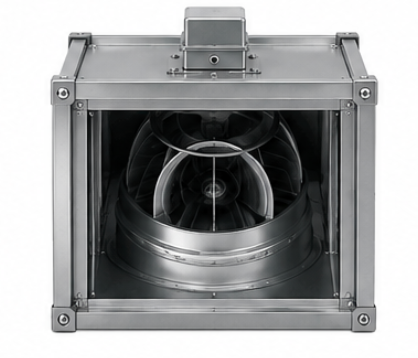

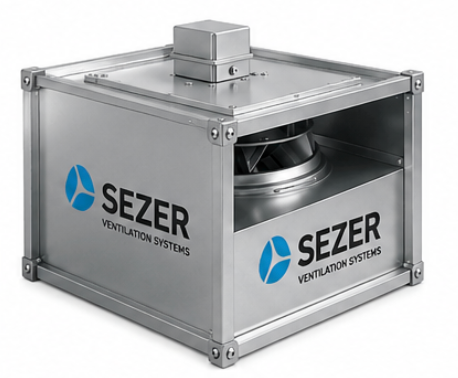

Dikdörtgen Kanal Tipi Radyal Fanlar

SZR SERIES

Montaj alanının çok kısıtlı olduğu veya fanın dikdörtgen kanala montaj edilmesinin gerektiği genel havalandırma uygulamalarına uygundur. Açılabilen kapak sayesinde ürünün bakım ve temizliği zahmetsizce yapılabilmektedir. Otel, Okul, Avm v.b. yerlerde kullanıma uygundur.

50 HzIE3IP55Direkt Tahrik

Teklif İste Teknik Destek

650m³/hDebi

210PaBasınç

0,09kWMotor Gücü

2.650rpmDevir

0,5ANominal Akım

IP55Koruma Sınıfı

Model Seçimi

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Gelişmiş Ayarlar

Birim

Basınç Birimi

VoltajMotor Verim Sınıfı

Model / Teknik Seçim

Uygulamanıza en uygun modeli seçin. Teknik verileri karşılaştırarak hızlıca karar verebilirsiniz.

Not: Model seçimi yapıldığında performans, ölçü ve çizim alanları otomatik güncellenir.

SZR-DKF-30-15-50H

Seçilen model uygulamanız için uygundur.

650 m³/hDebi210 PaBasınç0,09 kWMotor Gücü2.650 rpmDevir

SEZER Standart Seçim

Debi - Basınç eğrisi

SZR-DKF-30-15-50H / 50 Hz

Fan Eğrisi Sistem eğrisi Çalışma noktası

Grafik Kaynağı: Tasarım / mühendislik eğrisi (ölçülmüş değil)Seçim Türü: Sezer Standart SeçimModel: SZR-DKF-30-15-50HHedef debi: 650 m³/hHedef Statik Basınç: 210 PaÇalışma noktası: 650 m³/h / 210 PaDevir: 2.650 rpmToplam Fan Adedi: 1Fan Düzeni: Tek FanParalel Kol: 1Seri Kademe: 1Paralel Kol Başına Debi: 650 m³/hFan Başına Debi: 650 m³/hFan Başına Basınç: 210 PaFan Başına Motor: 0,09 kWToplam Motor Gücü: 0,09 kWÇark Çapı: Ø130 mm

Seri Teknik Aralığı14 Model

Debi aralığı

650 m³/h – 26.000 m³/h

Basınç aralığı

105 Pa – 900 Pa

Kullanıcı giriş zarfı

650 m³/h – 31.200 m³/h
105 Pa – 1.296 Pa

Motor aralığı

0,09 kW – 11 kW

RPM aralığı

1.360 rpm – 2.650 rpm

Çap aralığı

130 mm – 690 mm

Katalog

Teknik Ürün Özeti

Dikdörtgen Kanal Tipi Radyal Fanlar · Sezer Ventilation · Kanal Fanları · İzmir / Türkiye üretimi. 50 Hz ve 60 Hz katalog verisi ile endüstriyel havalandırma uygulaması.

Ürün adı: Dikdörtgen Kanal Tipi Radyal Fanlar
Ürün tipi / kategori: Kanal Fanları
Debi aralığı: 650 – 26000 m³/h
Basınç aralığı: 105 – 900 Pa
Motor aralığı: 0.09 – 11 kW
Frekans: 50 Hz ve 60 Hz katalog verisi
Çark / pervane çapı: 130 – 690 mm
Model serisi: 14 katalog modeli
